输入
在 Codex 对话中描述参与者、阶段、节点、连线、便签和期望图形。
返回项目01 02 03 04 CHAPTER 01 01 02 03 CHAPTER 02 04 05 06 CHAPTER 03 07 08 09 10
SKILL · 按需调用不是 Agent
基于飞书文档的白板绘图 Skill
Feishu Whiteboard Workbench
把自然语言、产品方案或 SOW 转成可预览、可检查、可粘贴为飞书原生对象的白板图。
Skill 处理
提取语义 Spec，计算布局，生成同源预览与剪贴板 Payload，并完成布局自检。
输出
用户把剪贴板内容粘贴到飞书白板后，得到可继续编辑的节点、连线、泳道和便签。
飞书原生可编辑白板对象边界
输出不是 PNG 截图。粘贴动作由用户在飞书中确认和执行，Skill 不会自行操作账户。
第一章：从自然语言得到语义 Spec
把业务描述拆成稳定的参与者、节点、关系与视觉角色。

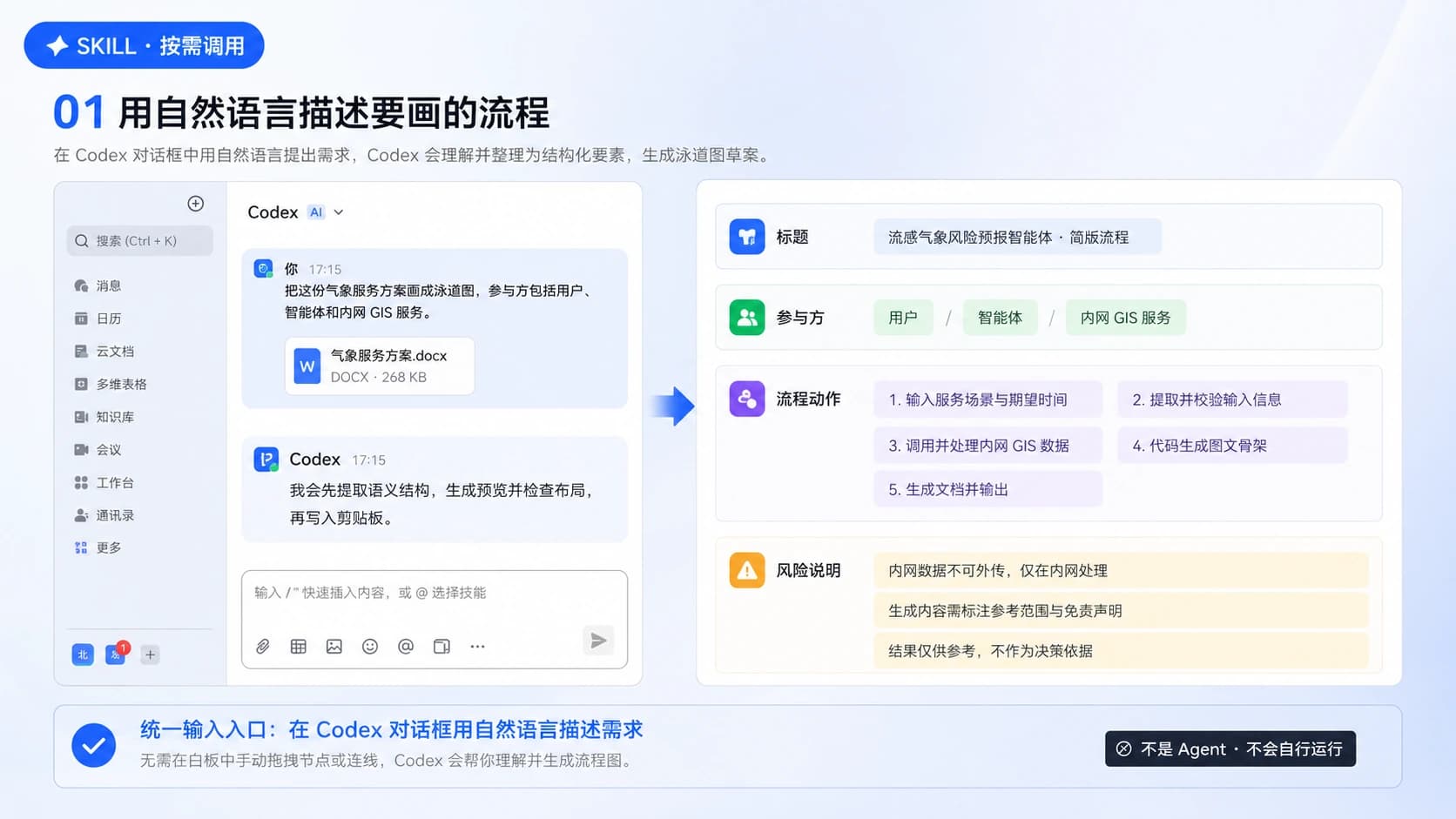

描述要画的业务链路
用户应该描述业务语义，而不是学习飞书内部剪贴板格式。
- 设计重点
- 确认图类型、泳道、节点、分支、便签和阅读方向。
- 阶段交付
- 自然语言绘图任务。

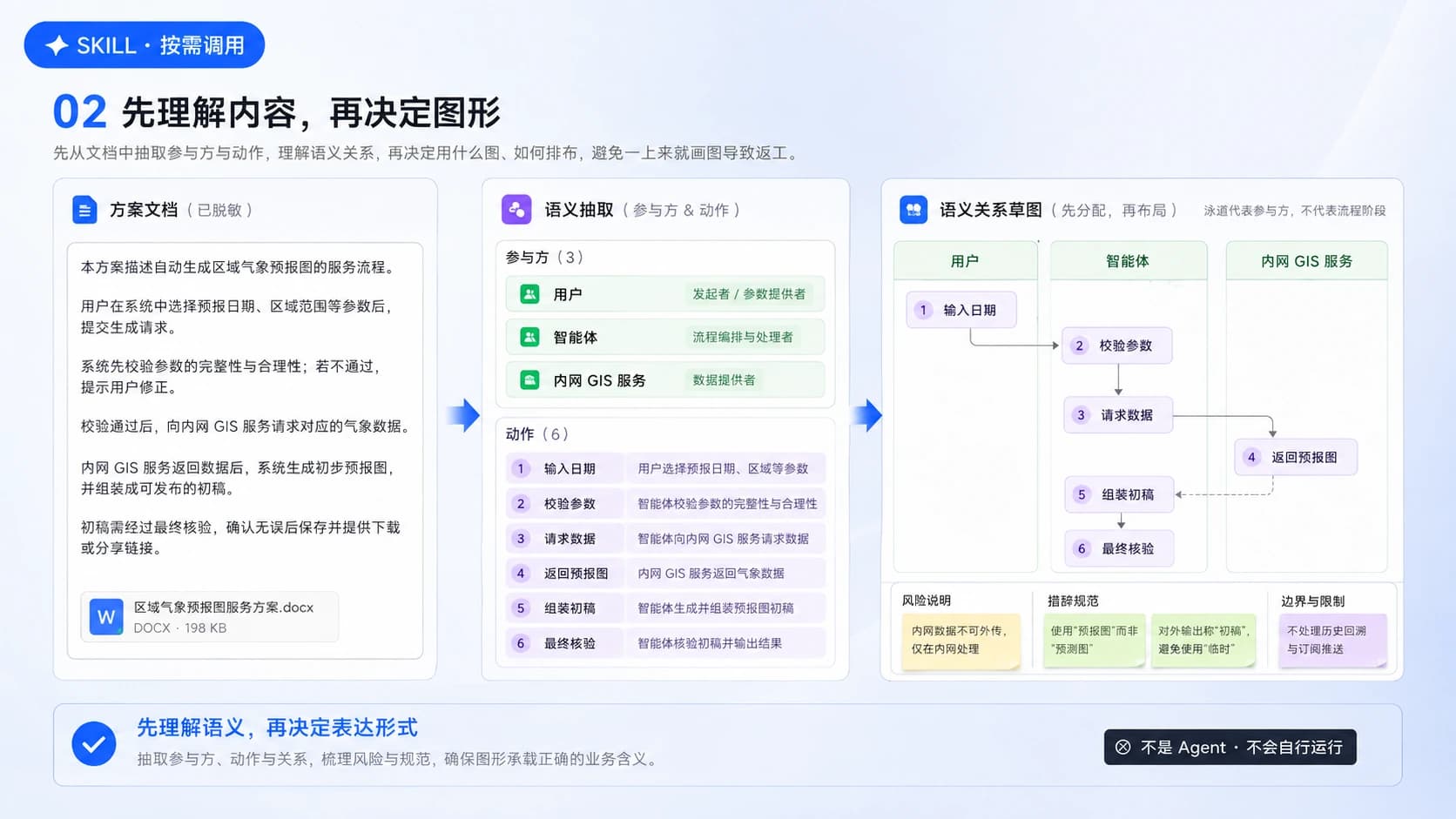

提取图形语义
布局前先稳定语义，才能避免图形漂亮但关系错误。
- 设计重点
- 识别参与者、动作、决策、系统、数据对象与例外路径。
- 阶段交付
- 结构化语义清单。

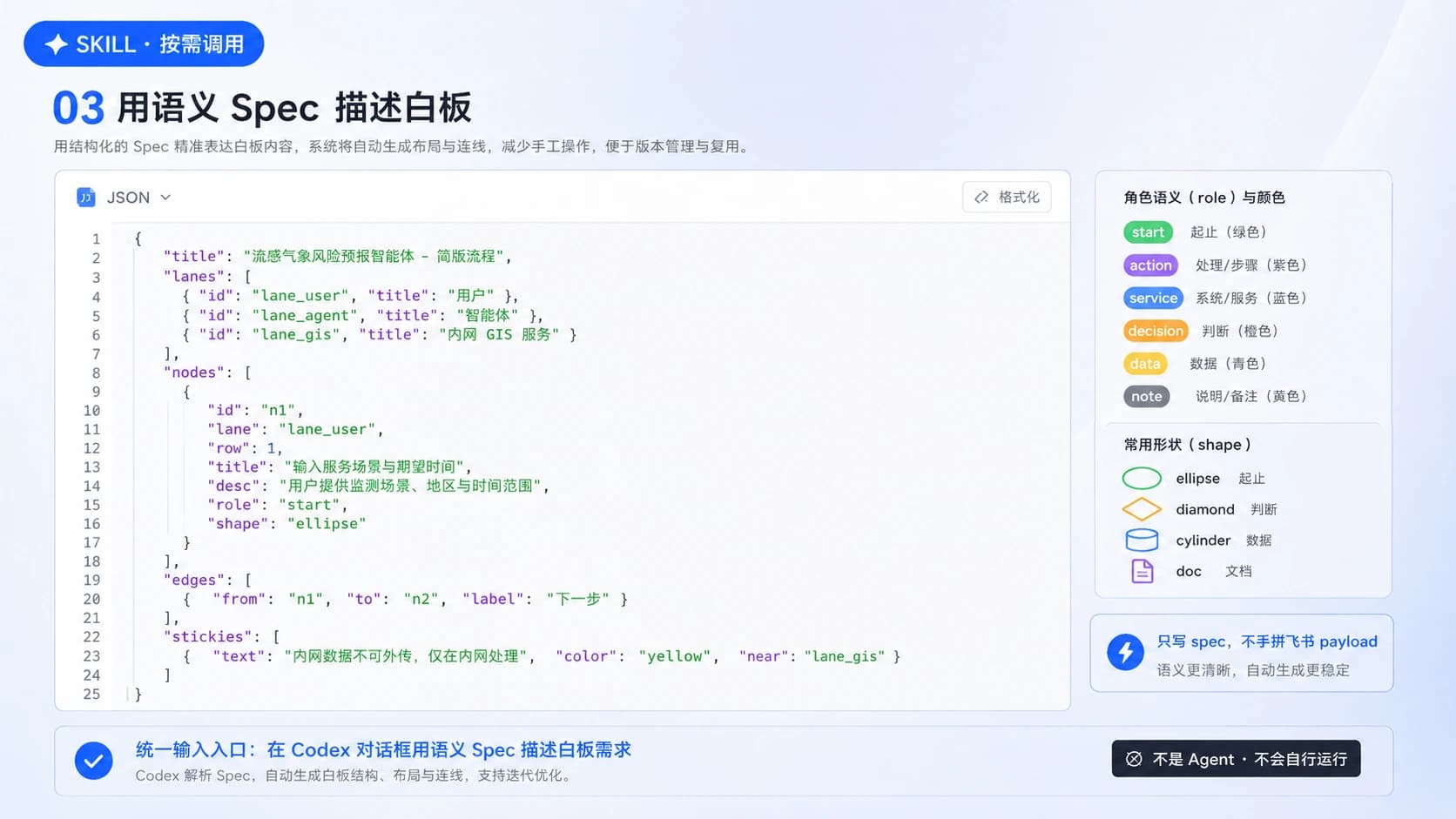

生成统一 Spec JSON
统一中间层让预览、检查和最终粘贴使用同一份来源。
- 设计重点
- 用 lanes、nodes、edges、stickies、role 和 shape 表达图。
- 阶段交付
- 可版本管理的 diagram spec。
第二章：生成并检查可读布局
从同一份 Spec 计算几何结构、生成预览，并在交付前修复可读性问题。

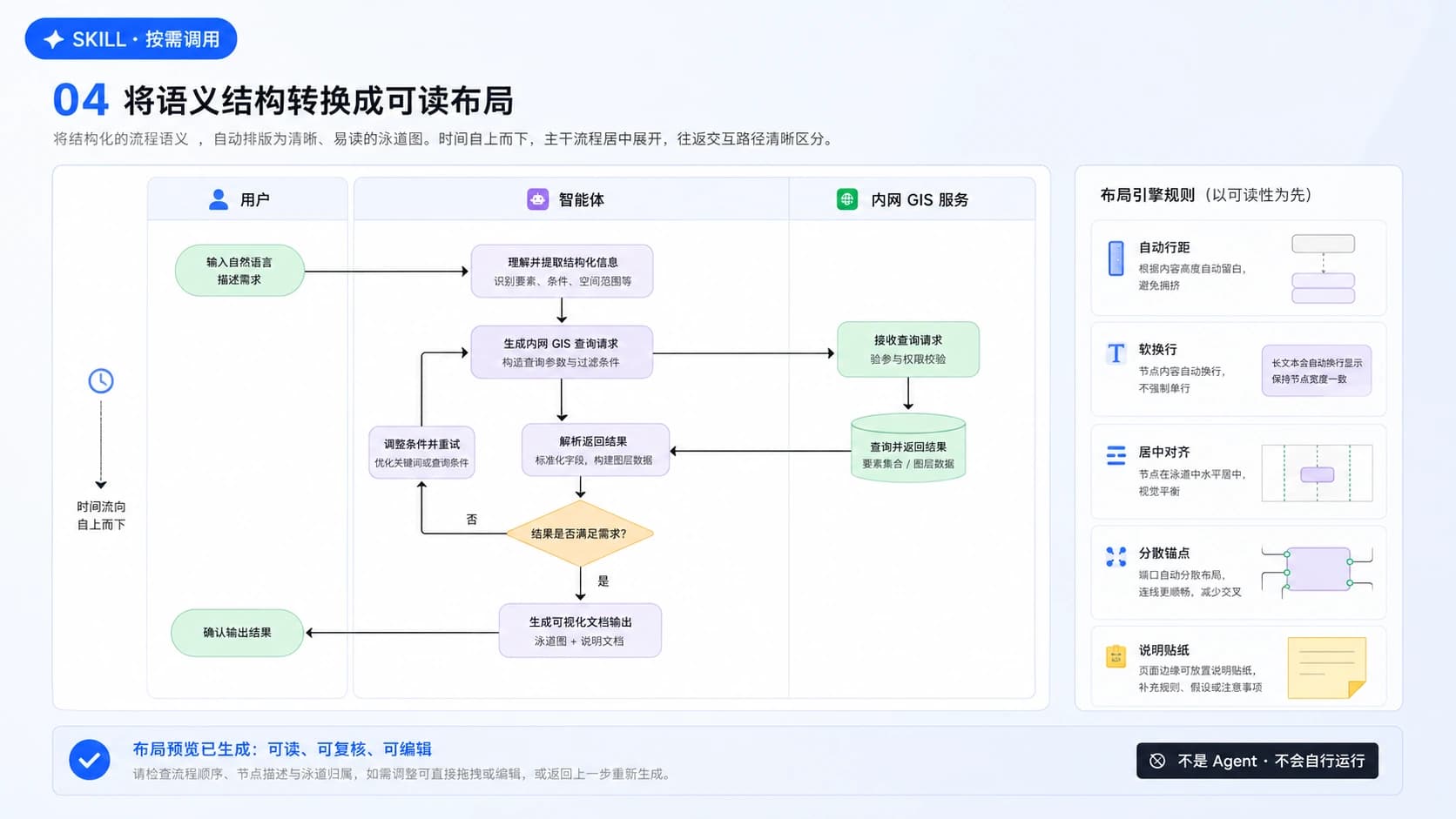

计算可读布局
自动排布如果不理解泳道与分支，会产生交叉、遮挡和错误阅读顺序。
- 设计重点
- 按语义层级安排坐标、尺寸、锚点与留白。
- 阶段交付
- 节点几何与连接线路径。

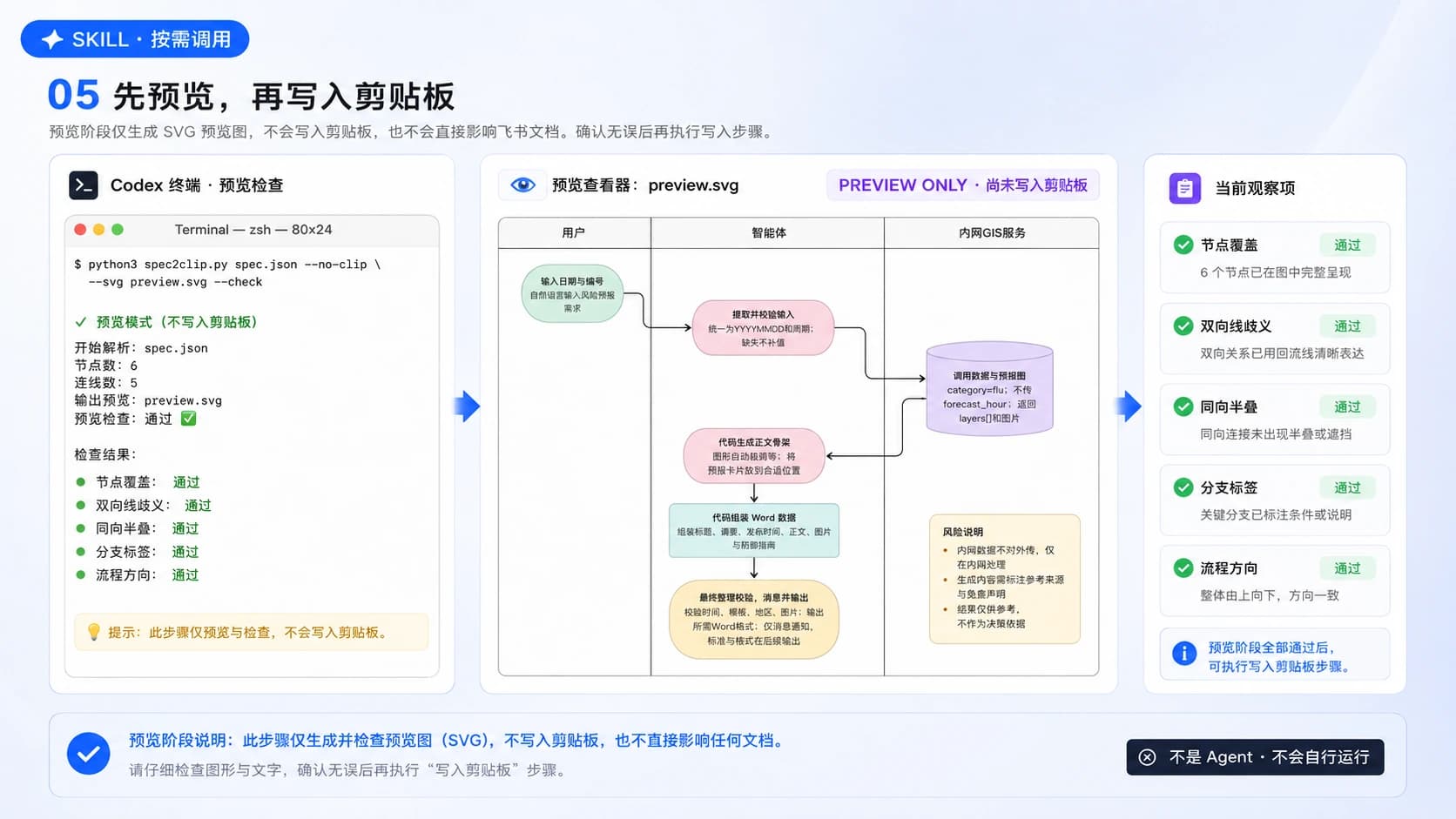

生成同源预览
预览若与最终 Payload 不同源，检查通过也没有意义。
- 设计重点
- 直接从交付对象生成 SVG，保持文本、颜色、节点和连线一致。
- 阶段交付
- 用于审阅的 preview.svg。

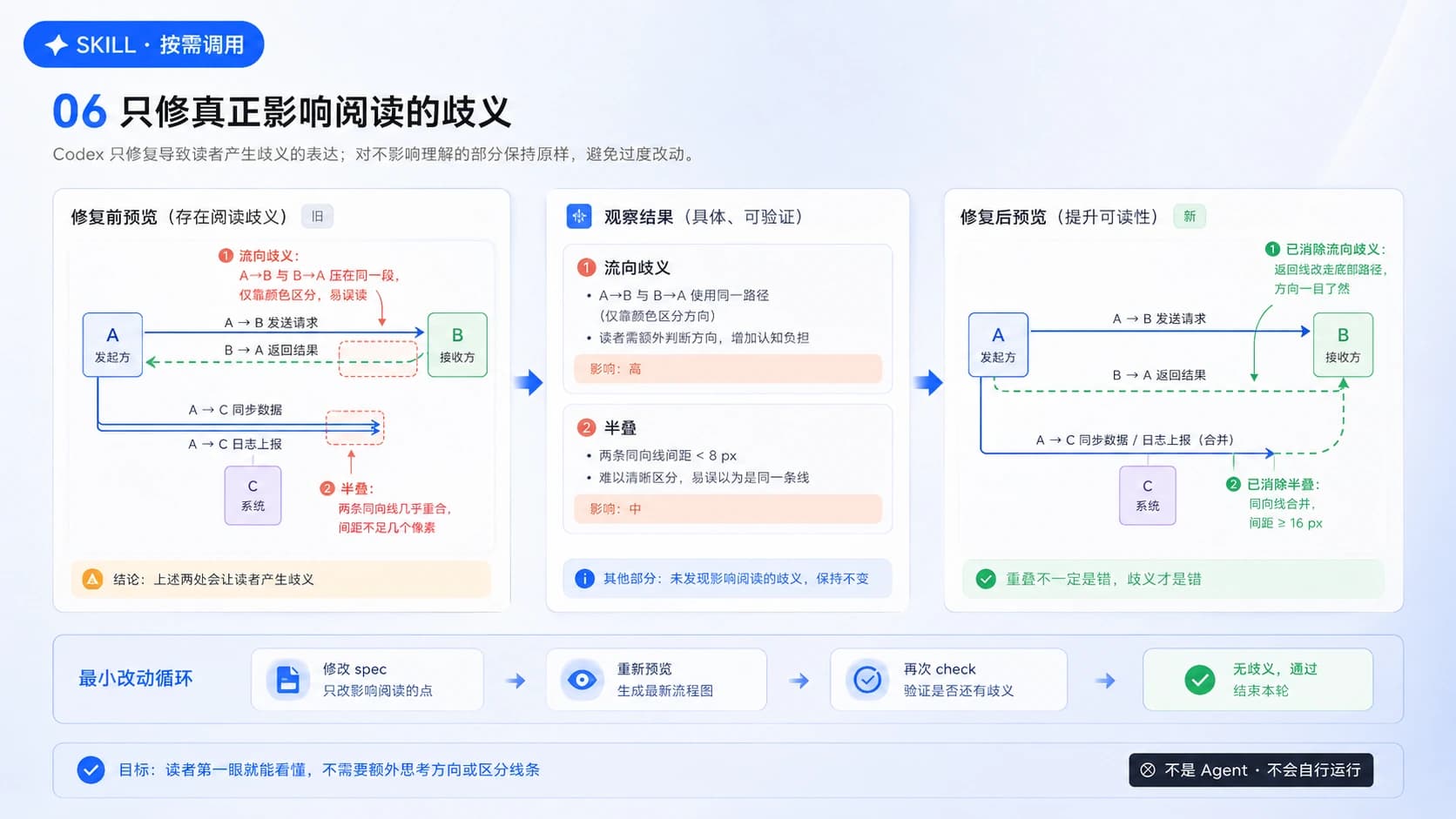

执行布局自检与修复
细小重叠和双向歧义会显著降低白板的沟通效率。
- 设计重点
- 检查碰撞、越界、半重叠、反向边与异常折线。
- 阶段交付
- 自检报告和修复后的布局。
第三章：交付飞书原生白板对象
把经过检查的结构编码到剪贴板，由用户在飞书中完成最后确认。

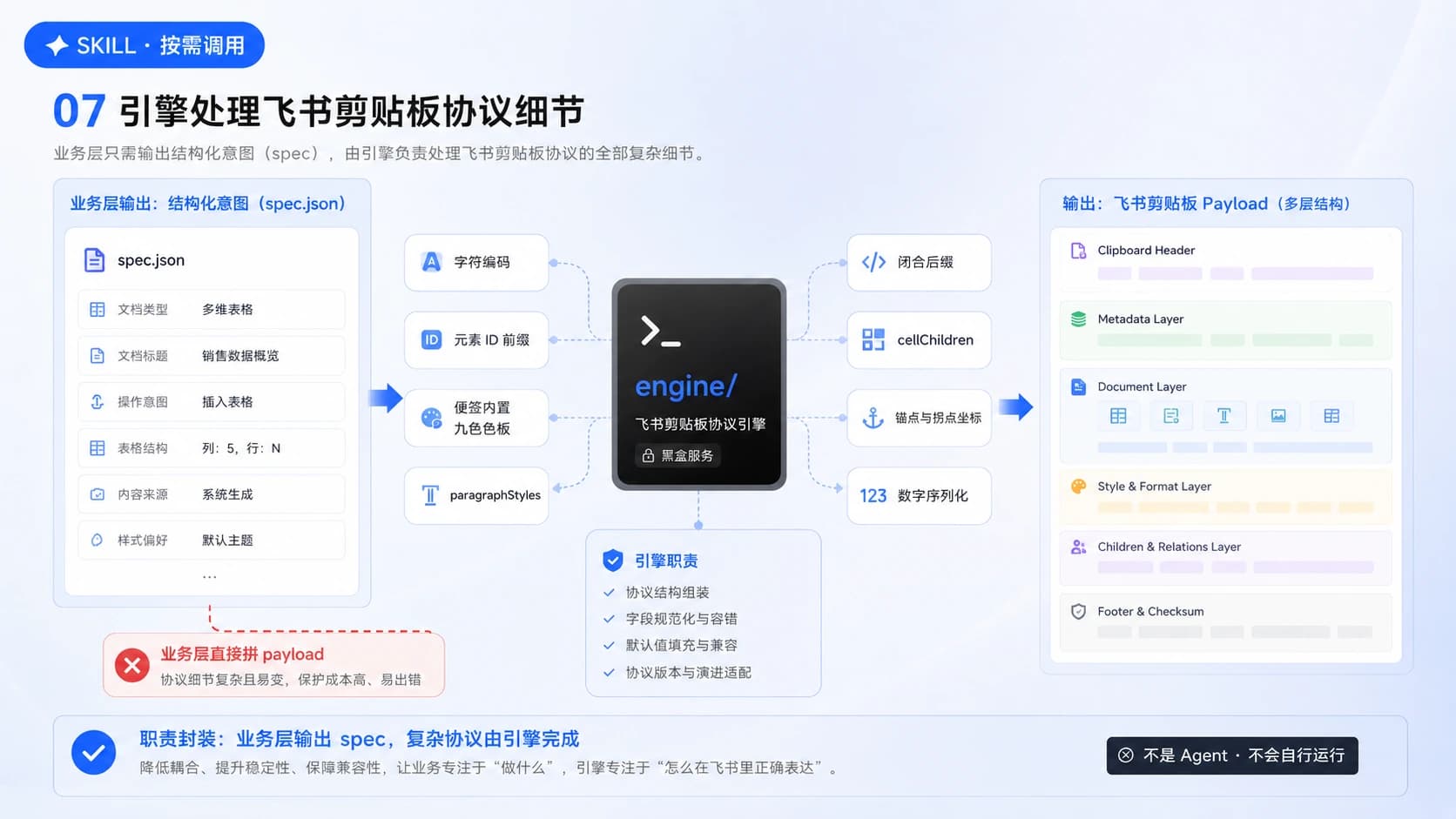

编译真实白板 Payload
ID、颜色、锚点或多层编码任一错误都可能让整图回退成文本。
- 设计重点
- 统一生成元素、关联关系、样式与剪贴板编码。
- 阶段交付
- 可被飞书识别的原生对象 Payload。

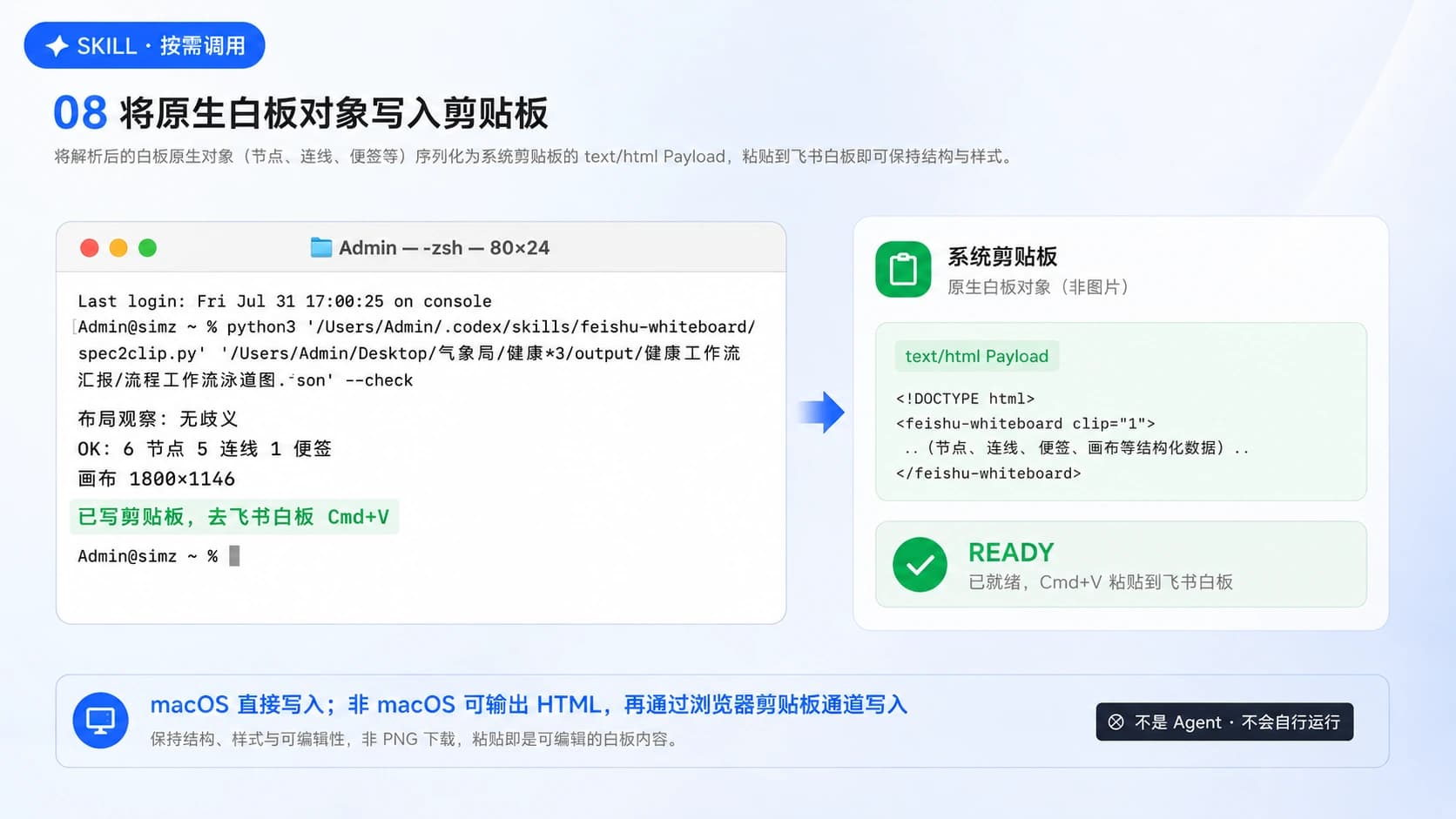

写入系统剪贴板
用户需要一个简单、可验证的交付动作，而不是手动导入复杂数据。
- 设计重点
- 完成环境检查、编码写入和成功反馈。
- 阶段交付
- 已装载原生对象的系统剪贴板。

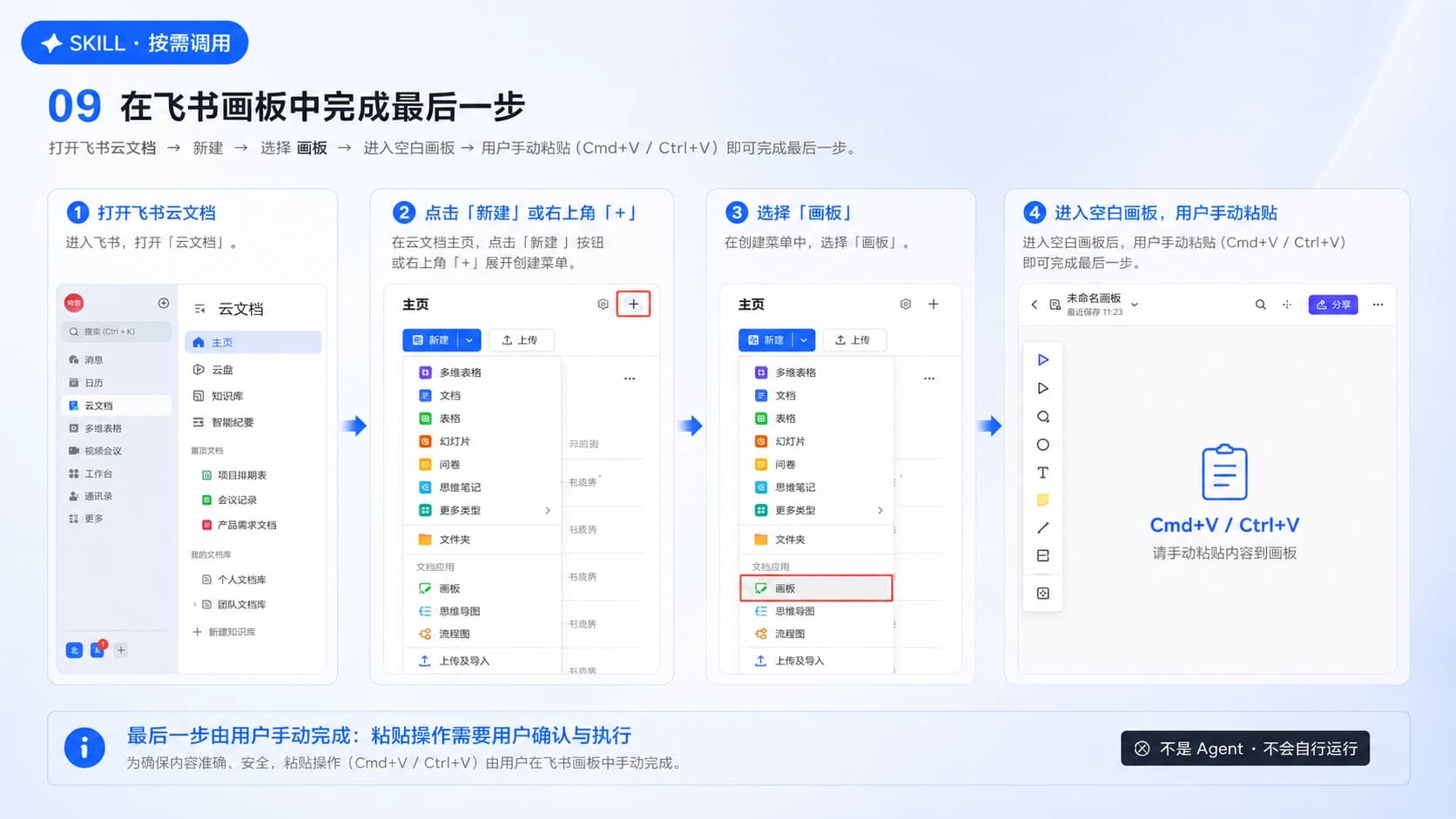

在飞书中手动粘贴
账户内写入属于用户控制的外部操作，需要明确确认。
- 设计重点
- 提供新建画板、进入空白画布与粘贴的最短路径。
- 阶段交付
- 飞书白板中的完整图形。
- 能力边界
- 最后一步由用户在飞书中手动完成。

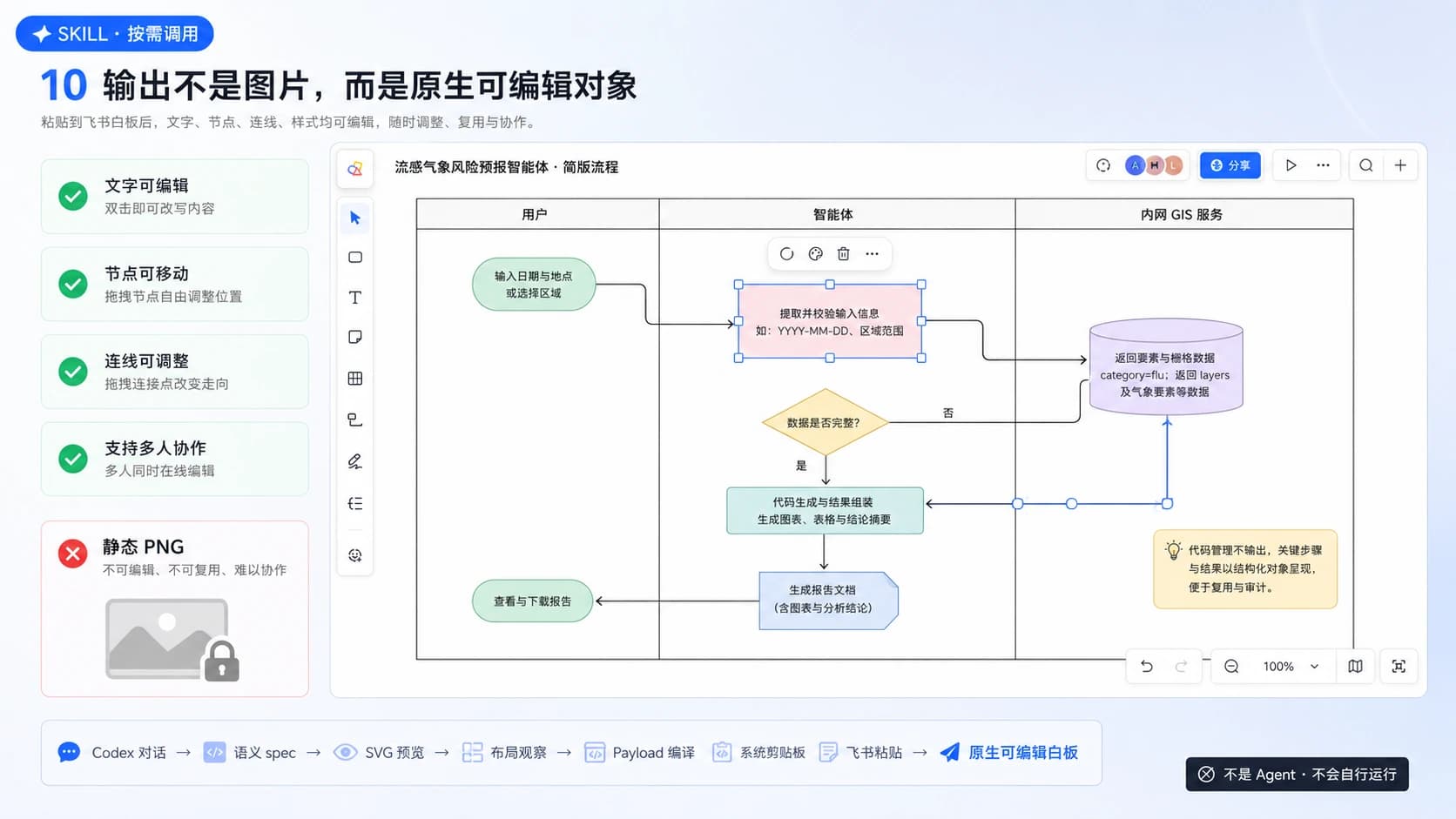

继续编辑原生对象
真正的协作交付物必须能修改文字、移动节点并延续讨论。
- 设计重点
- 确认节点、连线、泳道和便签均可独立选择与编辑。
- 阶段交付
- 不是 PNG 的飞书原生可编辑白板。
FINAL DELIVERY
最终交付是 飞书原生可编辑白板
用户把剪贴板内容粘贴到飞书白板后，得到可继续编辑的节点、连线、泳道和便签。
如何调用
在 Codex 中描述要画的流程，并要求生成可粘贴到飞书白板的原生可编辑对象。
明确边界
输出不是 PNG 截图。粘贴动作由用户在飞书中确认和执行，Skill 不会自行操作账户。
